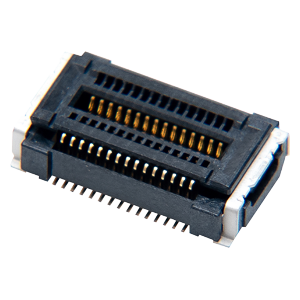

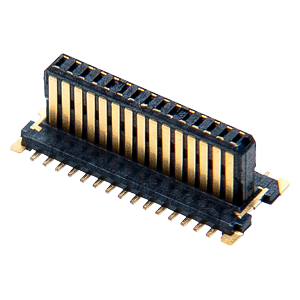

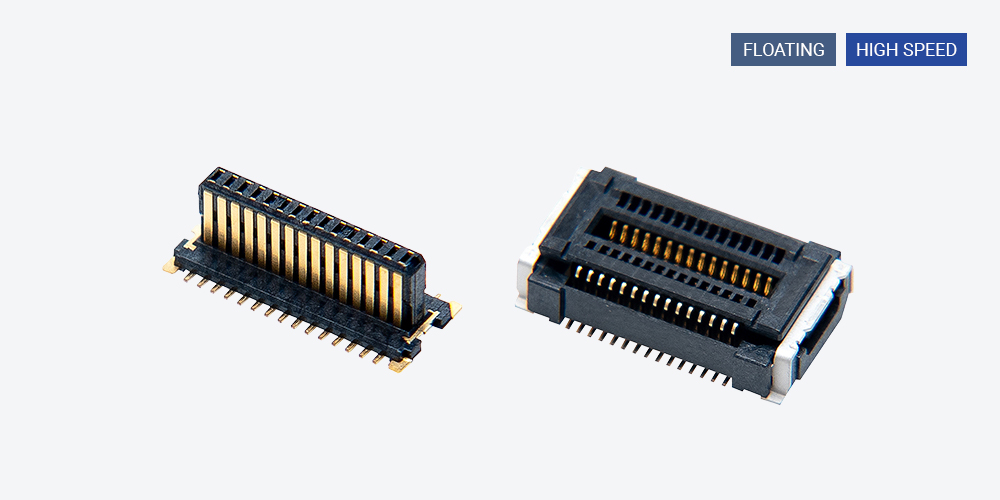

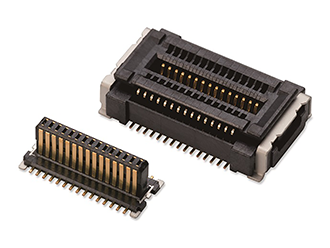

0.4mmピッチ 基板対基板コネクタ「10126ファミリー」
0.4mmピッチのフローティングコネクタの製品群です。低背・省スペースで、嵌合後のズレを吸収する車載機器にも対応した高耐熱仕様で、⾞載機器でのエンジン周りやデバイスの高機能化による発熱にも対応できる製品です。
主な特長
特長１：低背・省スペース高速伝送対応
低背・省スペースなデザインでありながら、高速伝送に対応。インピーダンスマッチング︓差動100Ω。
・10126B/11007S 12.0Gbps *1の高速伝送に対応
・10126B/10126S 8.0Gbps *1の高速伝送に対応
*1 ⾃社定義による代表参考値。
特長２：車載機器にも対応した高耐熱仕様

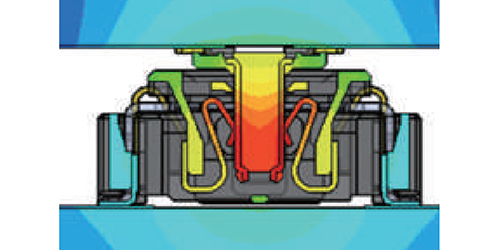

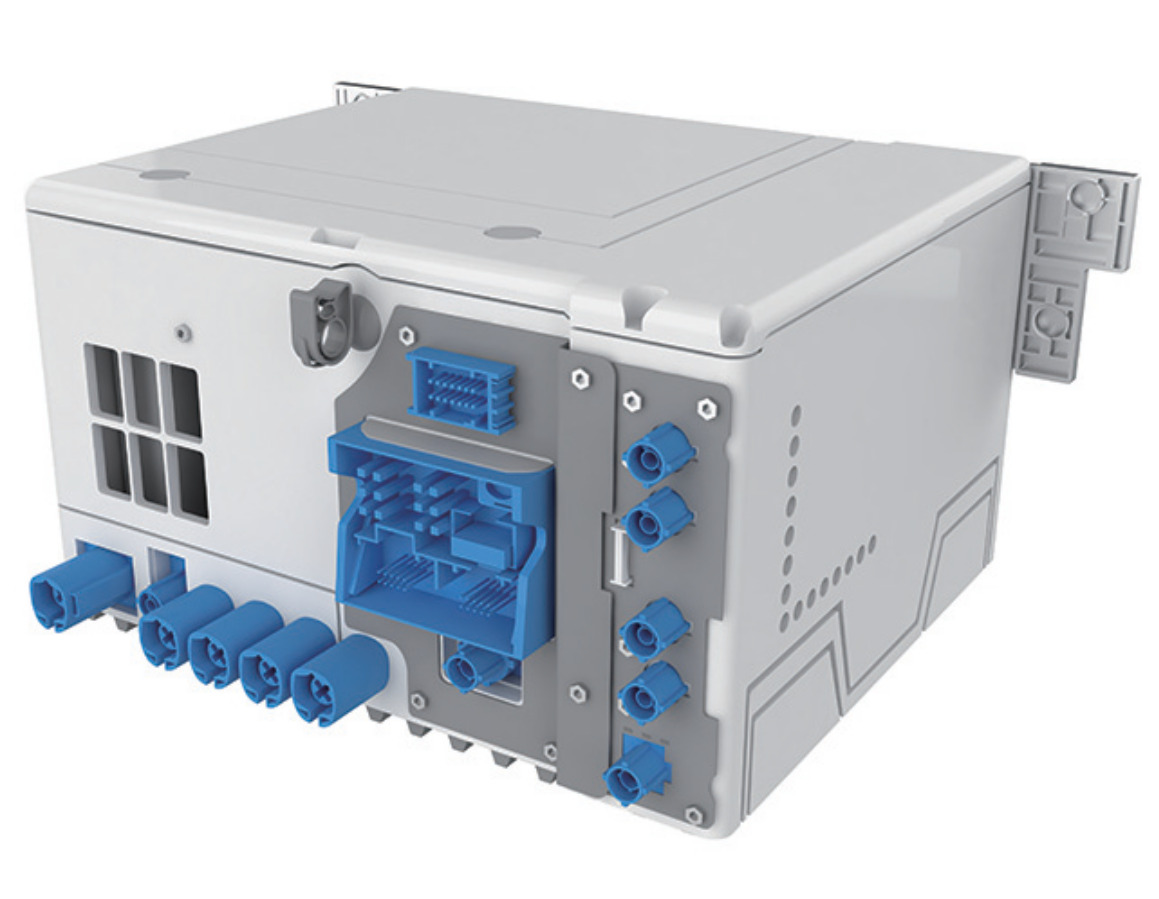

車載機器でのエンジン回りや、デバイスの高機能化による発熱量の上昇で、コネクタ製品にも高い耐熱性が求められています。材料／設計技術を駆使して実現した高耐熱製品は、125℃までの過酷な高温環境下でも安心してお使いいただける製品です。
特長３：フローティング機能（10126B/10126S）

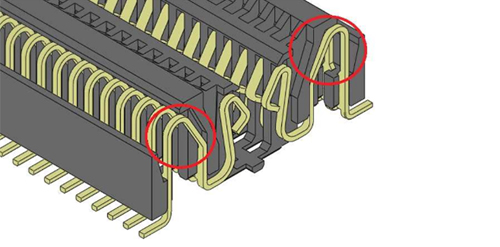

10126B/Sシリーズのフローティング基板対基板コネクタは、X/Y方向に0.4mm可動し、基板間の位置ズレを吸収します。
これにより、複数接続時のアライメント調整が容易になり、はんだ付け部への応⼒を緩和します。
滑らかな挿抜となる「ロール⾯接触」
抜き端⼦と⽐べ、接触⾯の粗さが低く、滑らかな挿抜が可能。
嵌合相手端⼦表⾯へのダメージ（めっき削れ）を低減。（抜き端⼦に⽐べ、挿抜耐久性の向上）
適切な誘い込み構造により、嵌合作業性が向上します。
関連記事

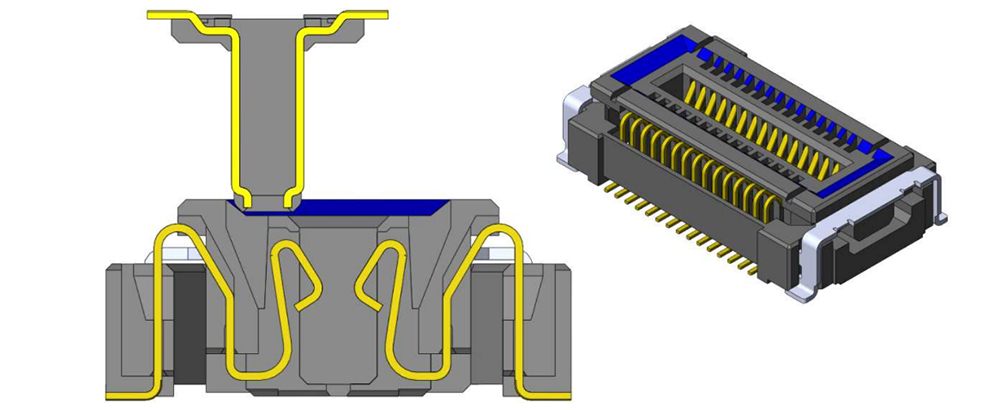

特長４：間口への挿入性を考慮した誘い込み形状
広い範囲の挿入ズレがあった場合でも、予備誘い込みにより、間口の位置を感覚的に捕らえることが可能です。
関連記事
接続提案
個別仕様
その他の仕様詳細は製品検索よりご確認ください。
記載内容・仕様については変更の可能性がございます。
用途により適切な製品をご紹介することもできますので、ご検討の際は弊社窓口までお問い合わせください。

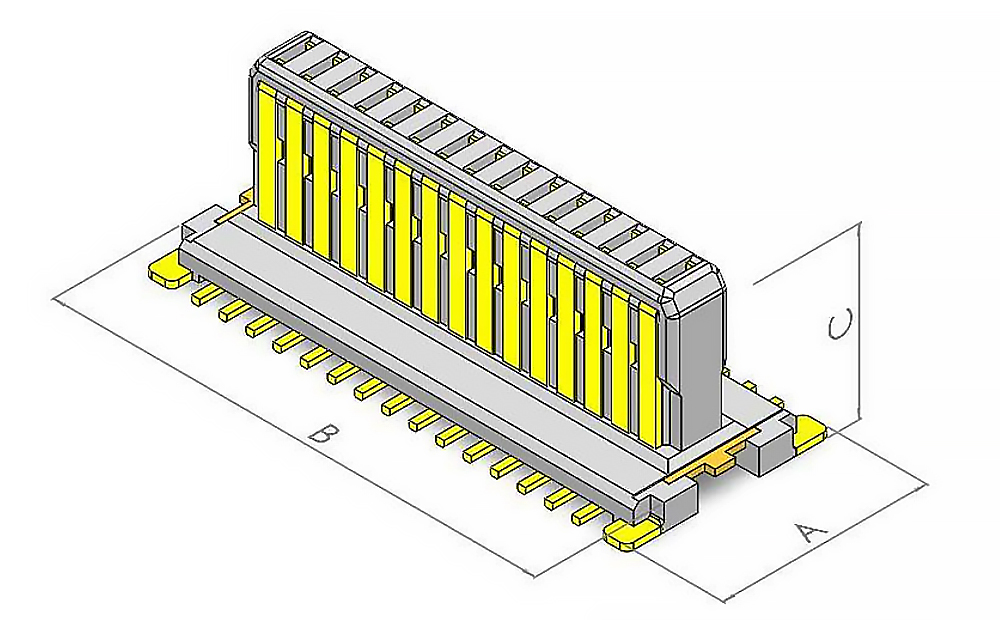

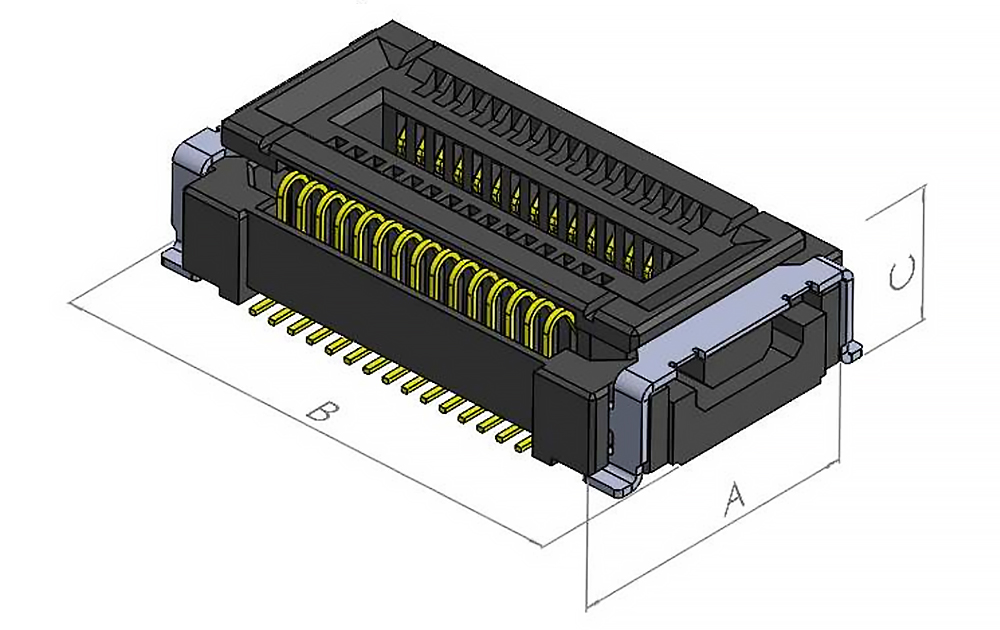

概略寸法

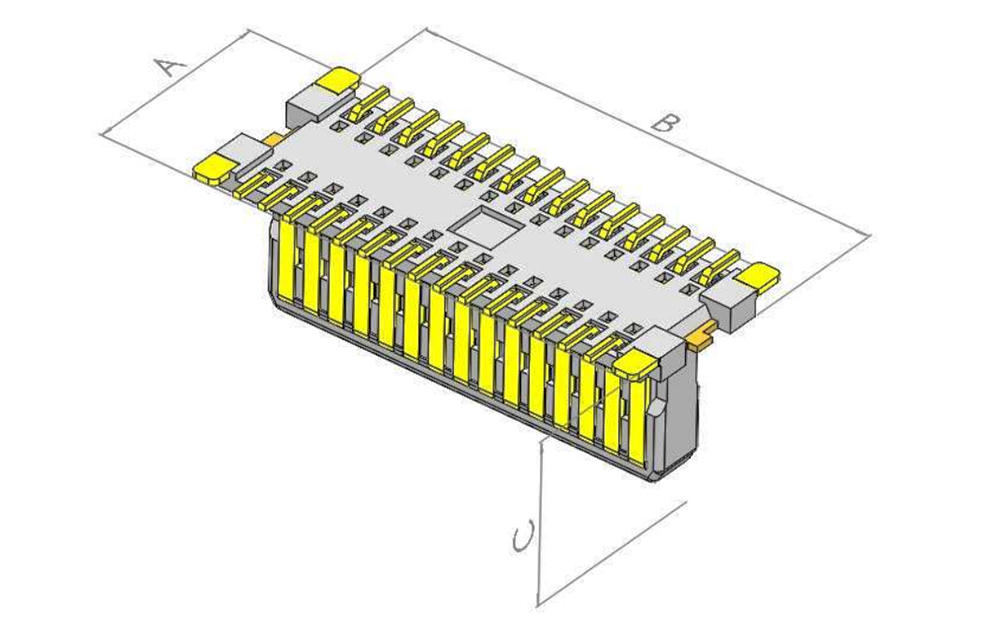

10126B
| 極数 | 製品番号 | A | B | C |
|---|---|---|---|---|
| 30 | IMSA-10126B-30F-GFN4 | 3.0 | 7.6 | 2.5 |
| 40 | IMSA-10126B-40F-GFN4 | 3.0 | 9.1 | 2.5 |
| 60 | IMSA-10126B-60F-GFN4 | 3.0 | 13.1 | 2.5 |

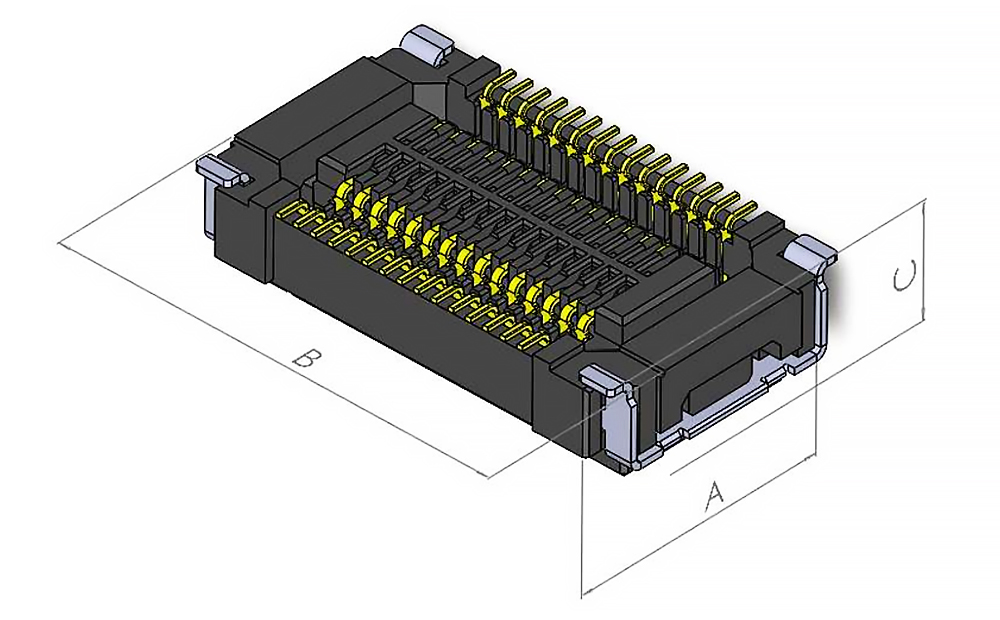

10126S
| 極数 | 製品番号 | A | B | C |
|---|---|---|---|---|
| 30 | IMSA-10126S-30F-GFN4 | 5.8 | 10.0 | 2.5 |
| 40 | IMSA-10126S-40F-GFN4 | 5.8 | 12.0 | 2.5 |
| 60 | IMSA-10126S-60F-GFN4 | 5.8 | 16.0 | 2.5 |

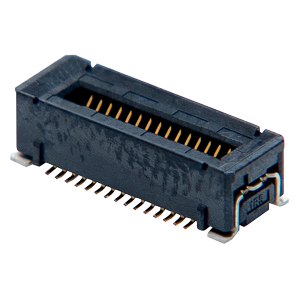

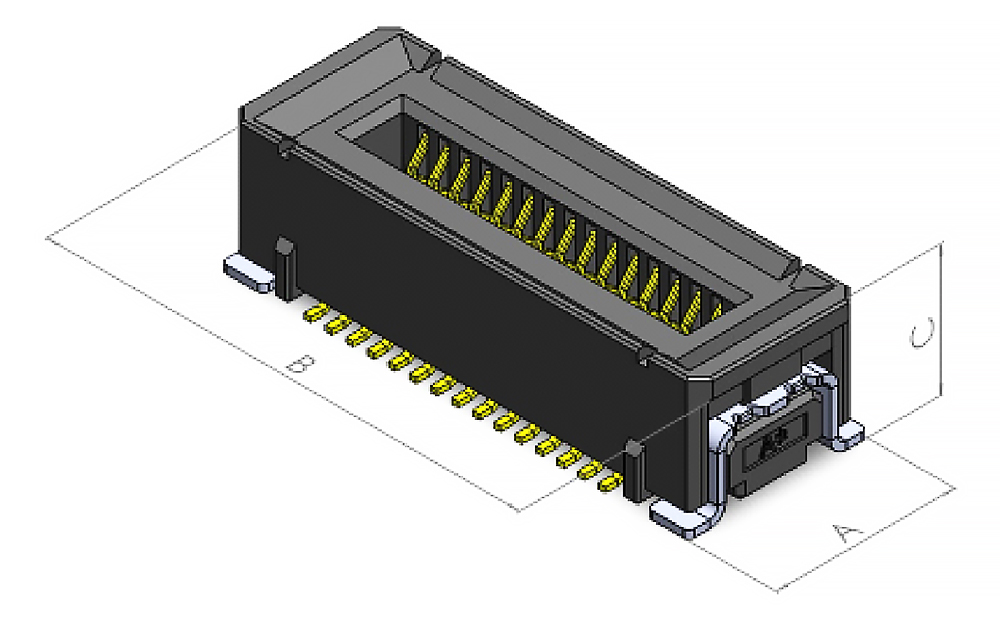

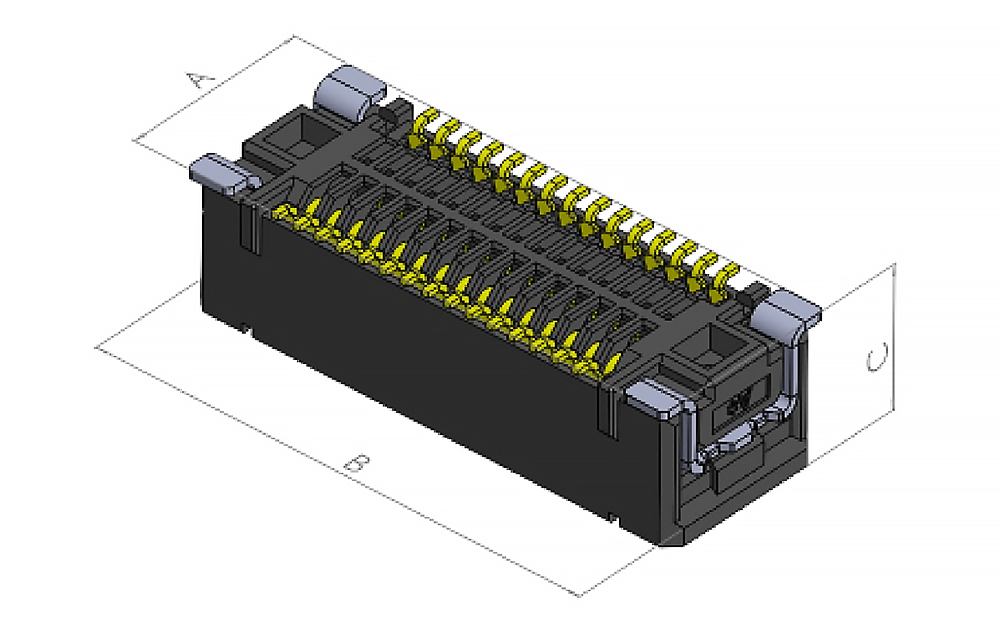

11007S
| 極数 | 製品番号 | A | B | C |
|---|---|---|---|---|
| 30 | IMSA-11007S-30A-GFN4 | 3.4 | 9.0 | 2.5 |
バリエーション

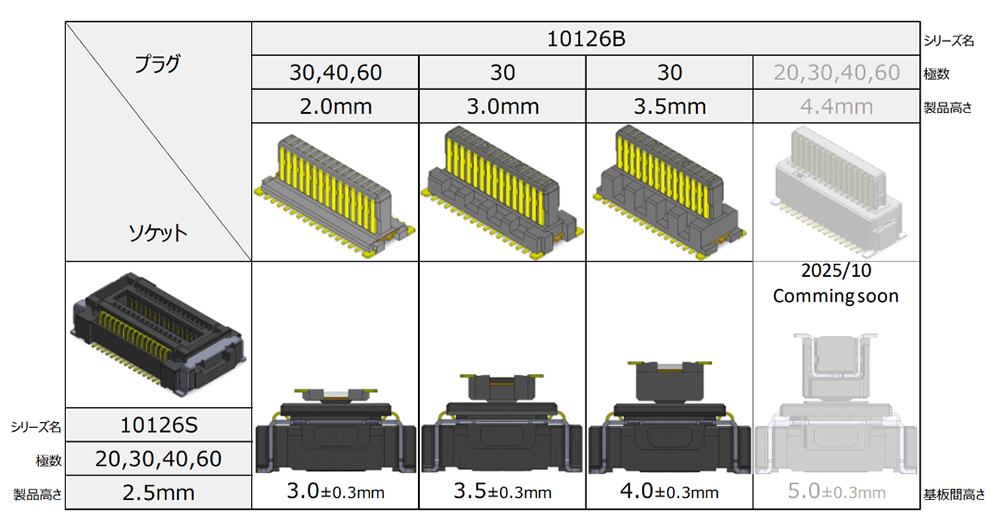

基板間高さ：3.0〜5.0mm、極数展開：20〜60極とバリエーション展開を実施しております。
※記載内容・仕様については変更の可能性がございます。
開発背景
地球環境問題が深刻化する中で、世界的な脱炭素化の流れを受けでEV（電気⾃動⾞）への移⾏が進んでおります。イリソ電⼦⼯業は、EV用ECU機器等に適したコネクタの開発を強化し、カーボンニュートラル社会の実現に取り組んでおります。
機器の小型化・軽量化に貢献する車載環境に適したBtoBⓇ コネクタを開発いたしました。
- – 0.4mmピッチ
- – 電源端子付き
機能・特性
伝送特性
高速通信に対応した「高速伝送特性」（PCI Express Gen3.0 Spec）です。

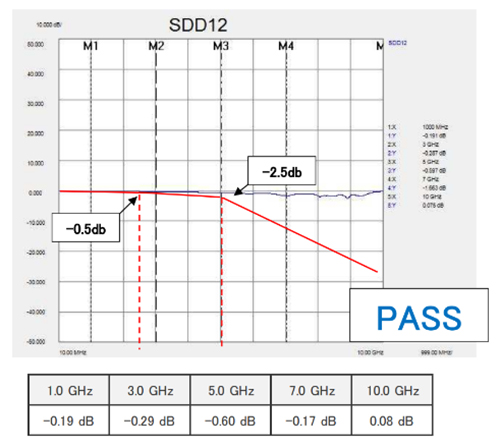

挿入損失 （Sdd12）

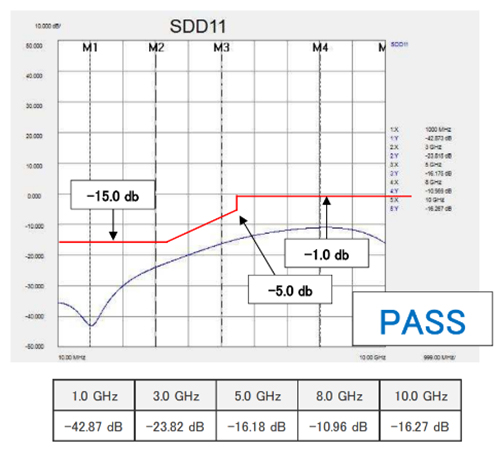

反射（Sdd11）
関連記事
関連リンク
※改良等により、予告なく内容変更をする場合があります。用途により適切な製品をご紹介することもできますので、ご検討の際は弊社窓口までお問い合わせください。
